|-> Arbeiten im Motorraum <-|
Vorschau
Bild 30
Klimakompressor

Schritt 16

- Kompressor für Klimanalage entfernen Bild 30 (im Motorraum rechts),
  damit der Motor einfacher nach unten herausgenommen werden kann.

- sofern Fahrzeug mit Klimananlage augestattet ist, ansonsten weiter zu Schritt 17

Vorschau

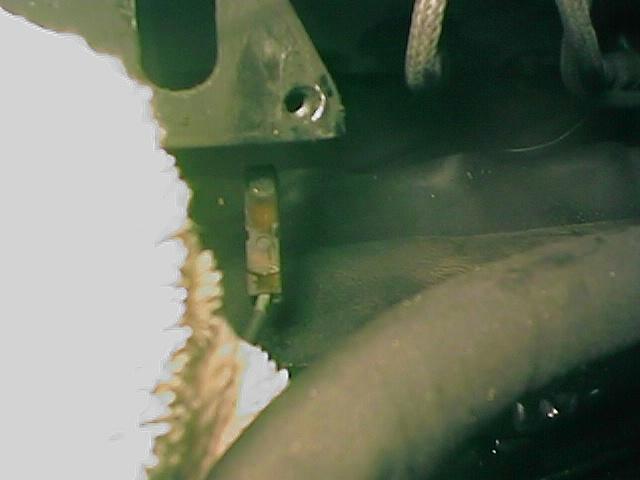

Bild 31
Klimakompressor
Montageschraube hinten

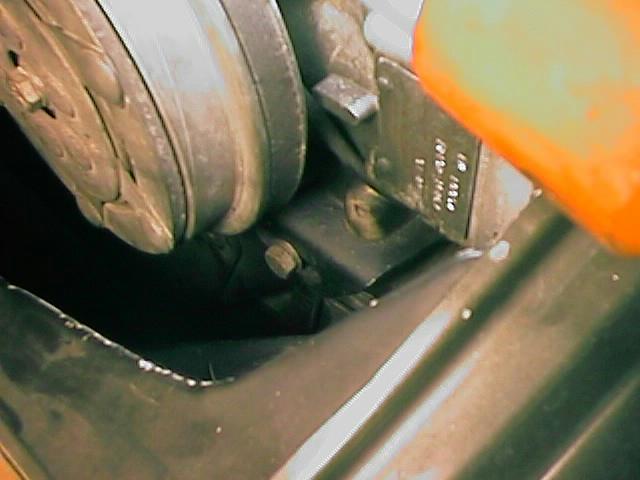

Vorschau
Bild 32
Klimakompressor
Spannschraube vorne

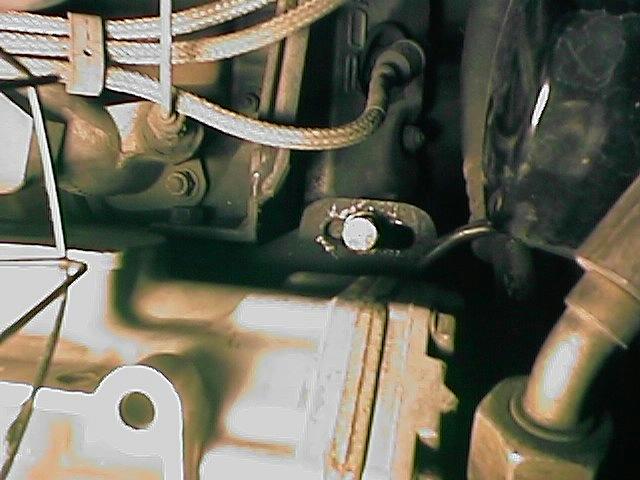

- Montageschraube am Kompressor entfernen (hinten) Bild 31

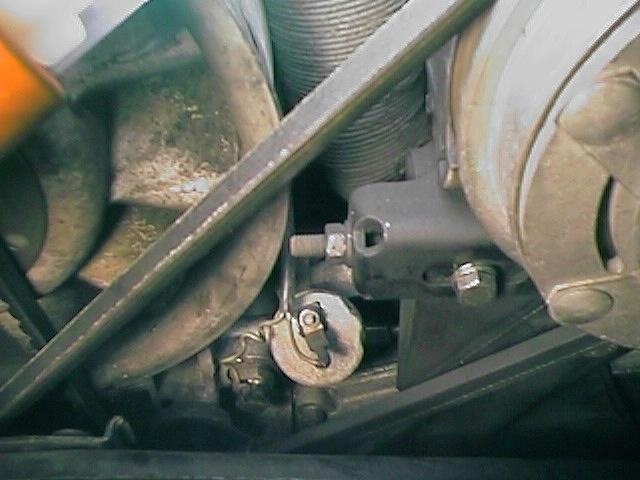

- Spannschraube am Kompressor entfernen (vorne links) Bild 32

Vorschau

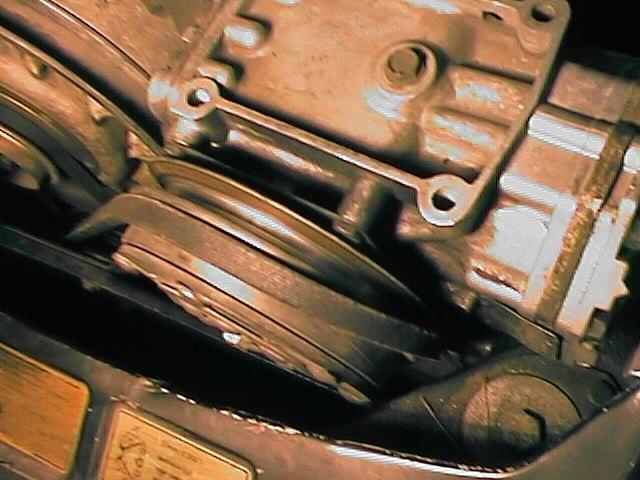

Bild 33
Keilriemen Klimakompressor
- Keilriemen am Kompressor entfernen Bild 33
Vorschau
Bild 34
Kabel Klimakompressor
- Kabel am Kompressor entfernen Bild 34

Vorschau
Bild 35
Schutz mit Lappen

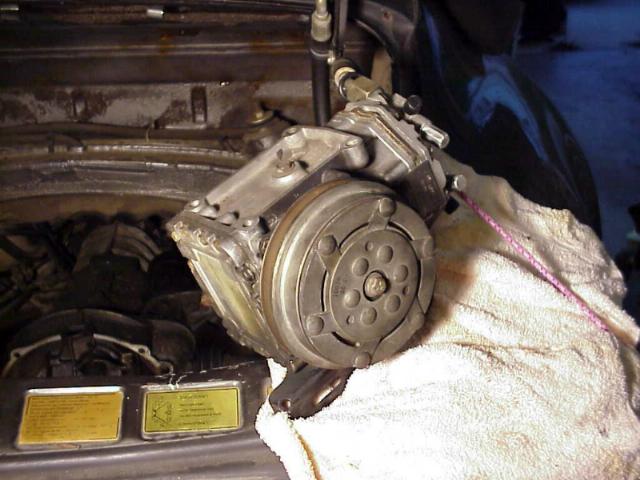

Vorschau
Bild 36
Klimakompressor
herausgenommen

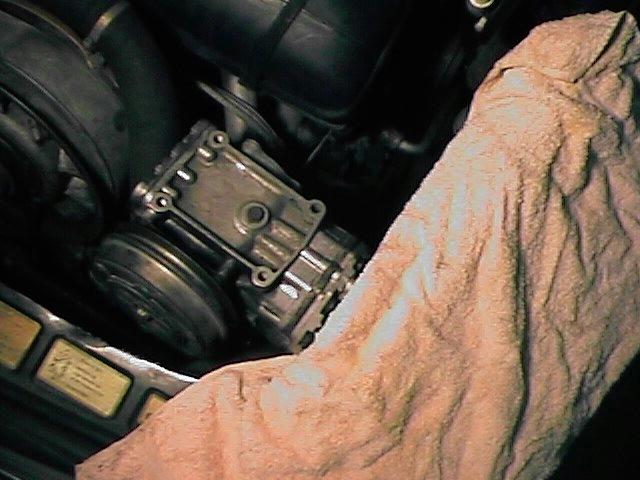

- Kotflügel zum Motorraum mit dickem Lappen abdecken als Schutz vor Lackschädigung Bild 35

- Kompressor herausnehmen Bild 36 und in dicken Lappen einwickeln, mit Klebeband oder Spanngummi fixieren
--> die Schläuche bleiben dabei montiert

Vorschau
Bild 37
Halteplatte
Klimakompressor
ist ausgebaut

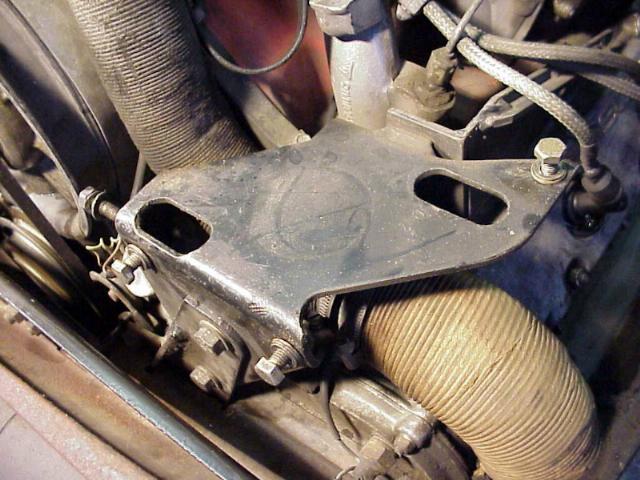

- Bild 37 zeigt die Halteplatte des Klimakompressors diese verbleibt am Motor

Vorschau

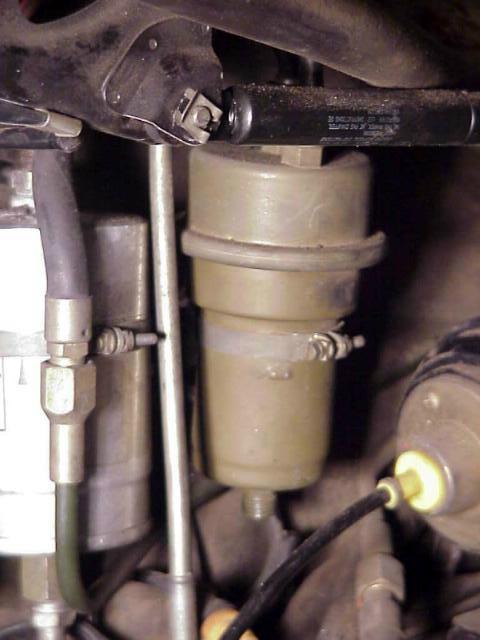

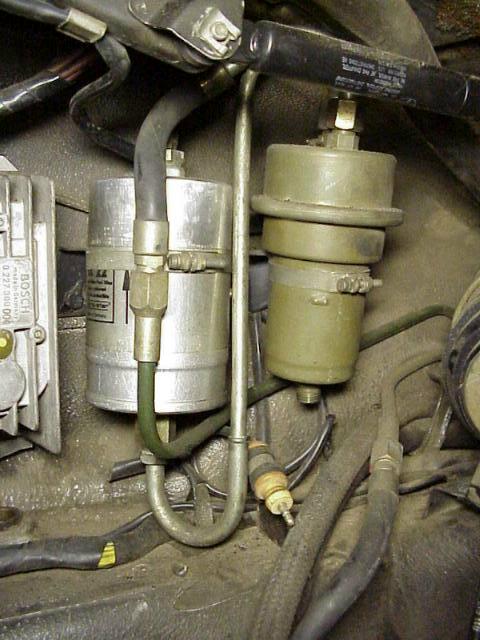

Bild 38
Benzinfilter und
Druckbehälter

Vorschau
Bild 39
Benzinfilter

Vorschau

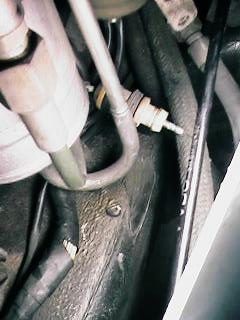

Bild 40
Druckbehälter

Schritt 17

Benzinleitung abklemmen - WICHTIG Benzin kann auslaufen, daher hierbei nicht rauchen!!!

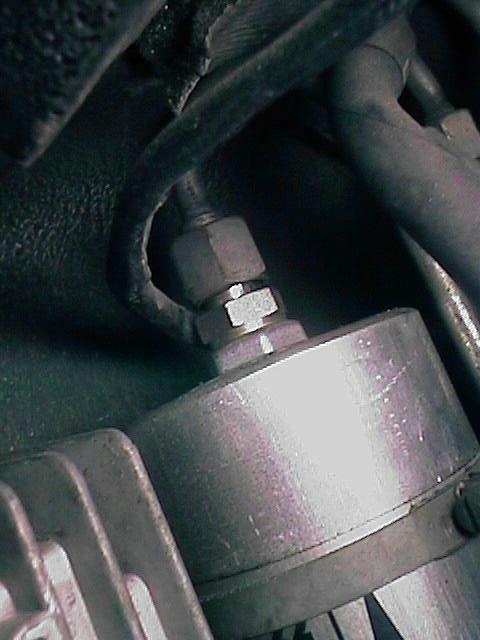

Leider ist es beim Entfernen der Benzinleitung kaum zu vermeiden, dass Benzin ausläuft. Bild 38 zeigt den Benzinfilter (silber) und den Druckbehälter (olivgrün). Diese befinden sich hinten links im Motorraum.

Die Benzinleitung unten am Druckbehälter (bei K und KE Jetronic) vorsichtig lösen; bei älteren Fahrzeugen ist diese Verschraubung meist sehr festsitzend.

Je nach Modell und Baujahr, kann der Anschluss der Benzinleitungen von den hier gezeigten Bildern abweichen. Daher immer die Benzinleitung lösen, die zur Einspritzanlage oder zum Vergaser führt.

Die Leitungsenden nach dem Lösen am besten in eine Plastiktüte stecken und mir einem Gummi oder Klebeband fixieren, damit herauslaufendes Benzin nicht auf den Boden tropft.

Vorschau

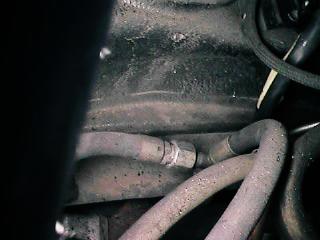

Bild 41
Benzinleitungen
Vorschau

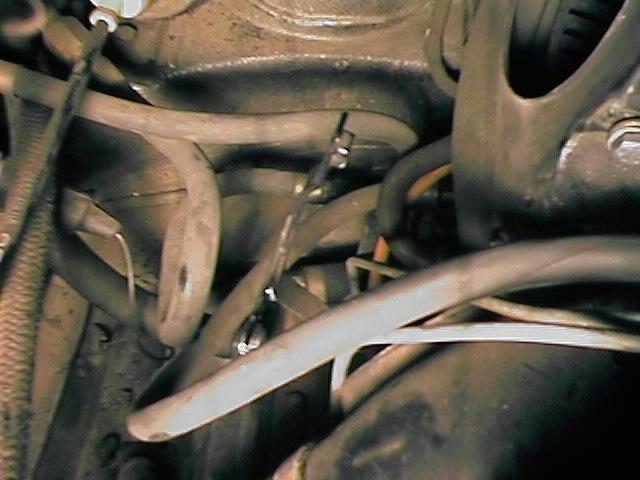

Bild 42
Benzinleitungen entfernt
Bild 41 zeigt die Benzinleitungen vor und Bild 42 nach der Demontage
Vorschau
Bild 43
Zentralstecker


Schritt 18

Elektrik abklemmen

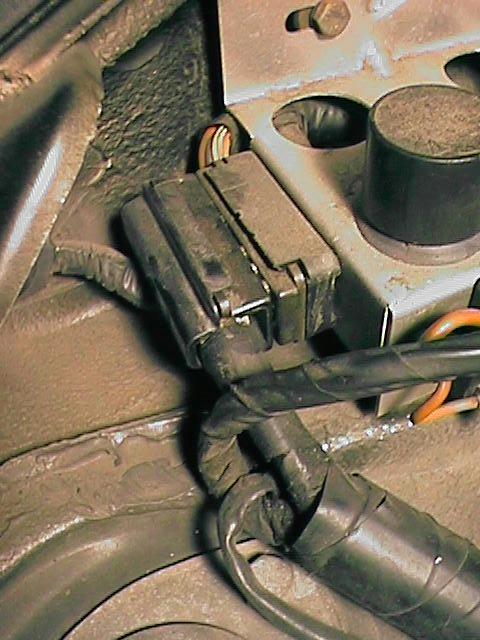

Zuerst den grossen Zentralstecker Bild 43 an der Sicherungs/Relaisplatte entfernen, diese Platte sitzt links hinten im Motorraum. Dafür am besten einen kleinen Schraubenzieher verwenden und den Stecker damit vorsichtig anheben...

Vorschau
Bild 44
Steuergerät
dann den Stecker des Steuergerätes Bild 44  (silberner Alukasten mitRiffeln) abziehen, dieses befindet sich in der Nähe des Benzinfilters, ebenso den Stecker des Gebläsemotors (weisser Stecker)

Vorschau
Bild 45
Kabel zur
Lambdasonde

Vorschau

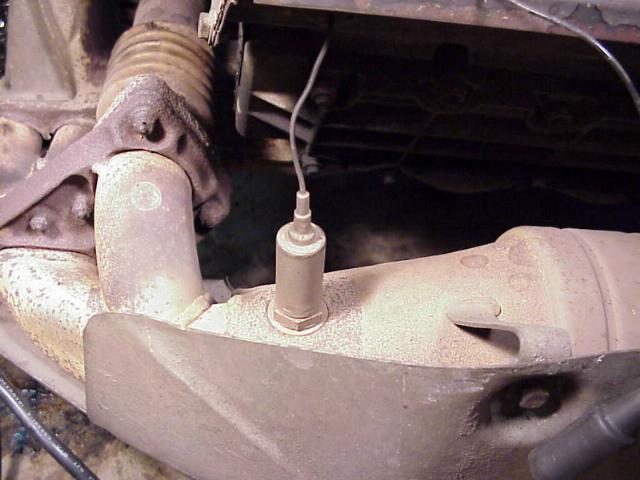

Bild 46
Lambdasonde im Katalysator

das Verbindungskabel zur Lambdasonde Bild 45 abziehen (nur Katfahrzeuge) dieser Stecker liegt unterhalb des Benzinfilters, von dort führt es zum Katalysator Bild 46.

An der Lambdasonde im Katalysator kann das Kabel dranbleiben.

Vorschau
Bild 47
Entlüftungsschlauch
am Öltank

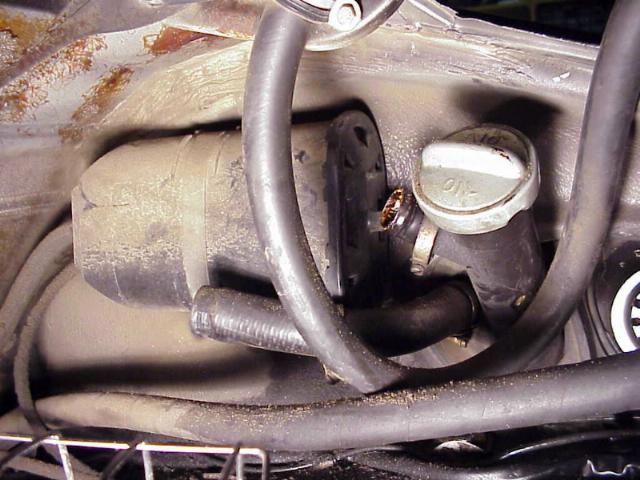

Schritt 19 | Entlüftungsschlauch am Öltank abziehen Bild 47 (vorher Schelle lösen)

Vorschau
Bild 48
Anschluss am
Luftfiltergehäuse

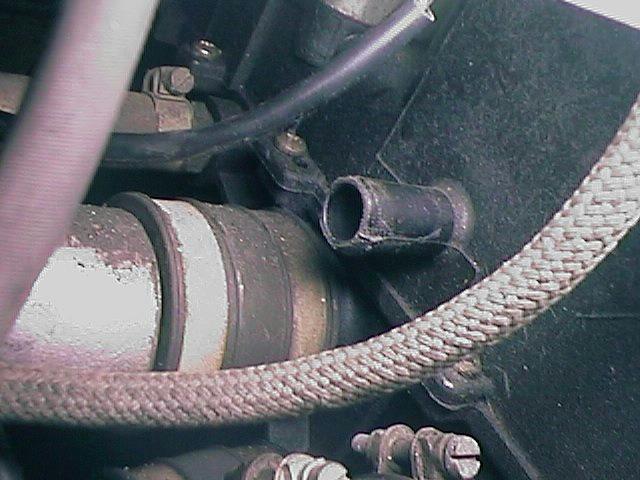

Bild 48 zeigt den Anschluss des Entlüftungsschlauches am Luftfiltergehäuse.

Der Schlauch braucht auf dieser Seite normalerweise nicht abgezogen zu werden.
In diesem Beispiel wurde er aber, weil rissig ausgetauscht.
