Dieser Artikel soll ein eine kleine Übersicht zum Thema Felgen geben.
1.) Einpresstiefe
Grundwissen: Alle Maßangaben bei der Felgengrösse sind in Zoll - 1" entspricht dabei 25,4 mm, die Einpresstiefe "ET" bei Felgen wird hingegen in mm angegeben.
Die Felgenbreite z.B. bei 6" (Breite) x 16" (Durchmesser) bezieht sich dabei immer auf die lichte Weite zwischen den Felgenhörnern, man muss daher die zwei Felgenhörner von je ca. 12 mm Breite dazu addieren, wenn man die Gesamtbreite der Felge wissen will.
Eine ET von 0 mm bedeutet, dass der Flansch genau in der Mitte zwischen den Felgenhörnern sitzt.
Bei einer positiven Einpresstiefe rückt die Lage dieses Felgenflansches von der Mitte aus weiter nach aussen. Im Umkehrschluss bedeutet, dass die Einpresstiefe von in diesem Falle 36mm von errechnetem Felgenmittelpunkt abgezogen werden muss, um die effektive Entfernung des Felgenhornes vom Felgenflansch nach aussen hin zu erhalten.
Bei einer negativen Einpresstiefe muss diese also zum Felgenmittelpunkt hinzugerechnet werden, da sich dabei der Überstand vergössert.

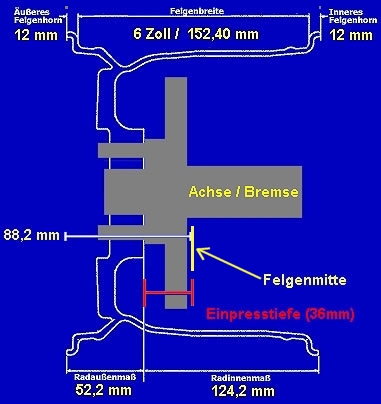

| Fuchsfelge 6 J x 16 H2, ET 36
Felgenbreite = 6 Zoll - 152,40 mm
Einpresstiefe = 36 mm
Radinnenmaß = 124,2 mm
Radaußenmaß = 52,2 mm
|
 |
Zur Berechnung:
Das folgende Beispiel geht von der oben angeführten Felge aus, 6x16 H2 ET 36 - wobei der Felgendurchmesser jedoch keinen Einfluss auf die ET nimmt !!!
Felgenbreite 6" = 6 x 25,4mm + 2 x 12mm = 176,40mm geteilt durch 2 = 88,2mm das ist dann die Felgenmitte.
Von den 88,2 mm müssen dann die 36mm der Einpresstiefe abgezogen werden. Es bleiben 52,2mm, das ist dann das Maß vom Befestigungsflansch am Fahrzeug bis zum Felgenhorn (Radaußenmaß).
| neutrale Einpresstiefe | 0 |

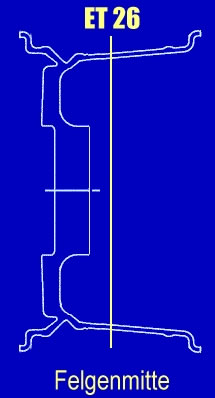

positive Einpresstiefe | 26mm |

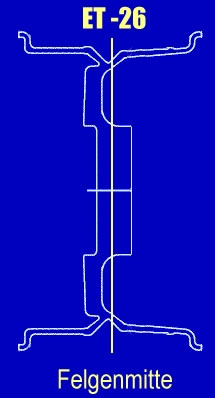

negative Einpresstiefe | -26mm |
 |
 |
 |
| |
|
|
Mit einem über die Flanschfläche gelegten Lineal und einen Zollstock misst man den Abstand zur Aussenkante des Kotflügels. So kann man in etwa abschätzen wie weit das Rad, bzw. die Felge nach außen kommen wird.
Zoll: 6" = 152,40 mm | 7" = 177,80 mm | 8" = 203,20 mm | 9" = 228,60 mm | 10" = 254,00 mm
|
